最全電氣符號大全，妥妥的電氣百科全書！

時間：2022-10-21 訪問量：1914

電氣(electrical，electrical power and equipment)是電能的生產、傳輸、分配、使用和電工裝備制造等學科或工程領域的統稱。是以電能、電氣設備和電氣技術為手段來創造、維持與改善限定空間和環境的一門科學，涵蓋電能的轉換、利用和研究三方面，包括基礎理論、應用技術、設施設備等。

電氣工程(Electrical Engineering，簡稱EE)是現代科技領域中的核心學科之一，更是當今高新技術領域中不可或缺少的關鍵學科。正是電子技術的巨大進步才推動了以計算機網絡為基礎的信息時代的到來，并將改變?nèi)祟惖纳?、工作模式。電氣工程的發展前景同樣很有潛力，使得當今的學生就業比率一直很高。

電氣包含電器！

1、電氣圖形符號的種類和組成

電氣圖表符號一般分為：限定符號、一般符號、方框符號、以及標記或字符。

限定符號不能單獨使用，必須同其他符號組合使用，構成完整的圖形符號。

如交流電動機的圖表符號，由文字符號、交流的限定符號以及輪廓要素組成。

延時過流繼電器圖形符號，由測量繼電器方框符號要素，特性量值大于整定值時動作和延時動作的限定符號以及電流符號組成。

電氣方框符號一般用在使用單線表示法的圖中，如系統圖和框圖中，由方框符號內帶有限定符號以表示對象的功能和系統的組成，如整流器圖表符號，由方框符號內帶有交流和直流的限定符號以及可變性限定符號組成。

2、電氣圖形符號分類：

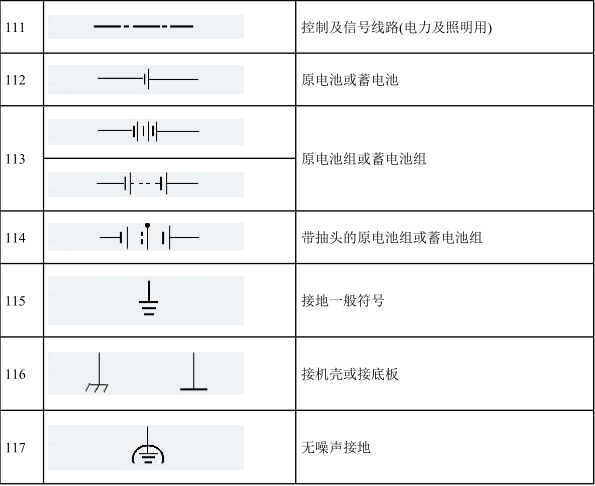

電氣限定符號和常用的其他符號包括：電流和電壓的種類，可變性，力或運動的方向，流動方向，特性量的動作相關性，效應或相關，性輻，射信號波形，機械控制，操作方法，非電量控制，接地和接機殼等。

電氣導線和連接器件圖形符號包括：導線，端子和導線的連接，連接器件，電纜附件等。

電氣無源元件圖形符號包括：電阻器，電感器，電容器等。

半導體和電子管圖形符號包括：二極管，晶閘管，光電子，光敏器件等。

電能的發生和轉換圖形符號包括：繞組連接的限定符號，內部連接的繞組，電機部件及類型變壓器，電抗器，消弧線圈，制動電阻，串并補電容，變流器，原電池等。

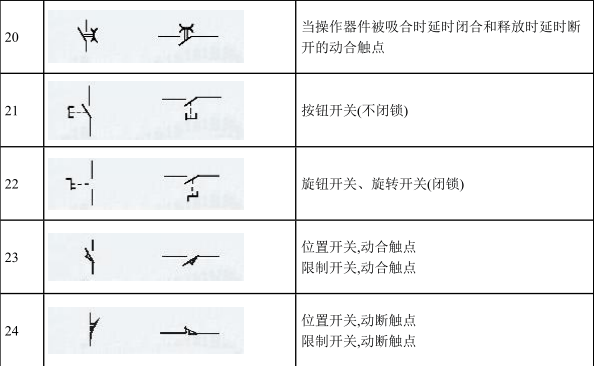

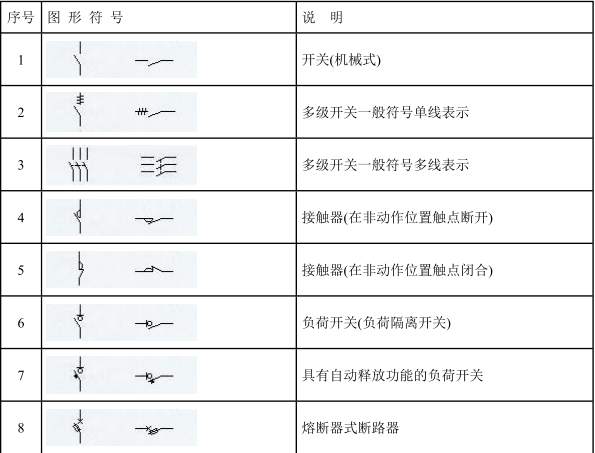

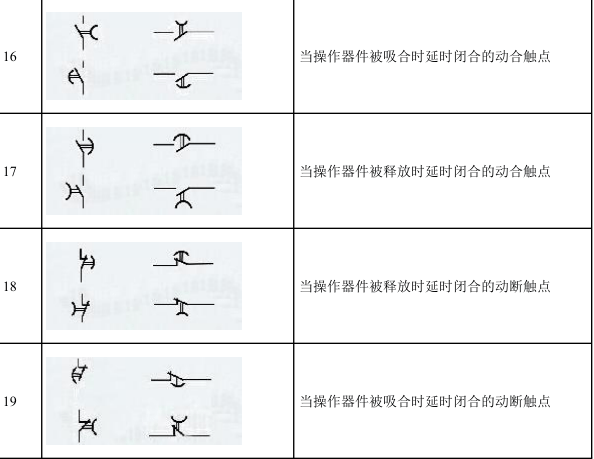

開關，控制和保護裝置圖形符號包括：觸點開關，開關裝置和起動器，有或無繼電器，測量繼電器，熔斷器，間隙避雷器等。

測量儀表燈和信號器件圖形符號包括：指示積算和記錄儀表，遙測器件，電鐘，燈，喇叭和電鈴等。

電信圖形符號包括：交換設備，電話機，傳輸信號發生器，變換器，放大器，光纖，光纜，光器件等。

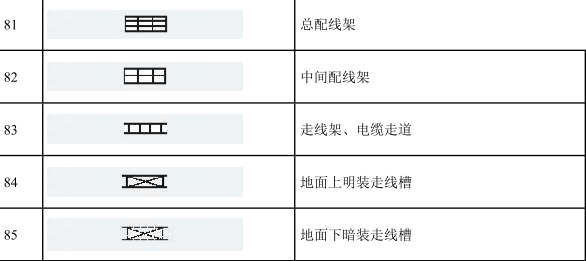

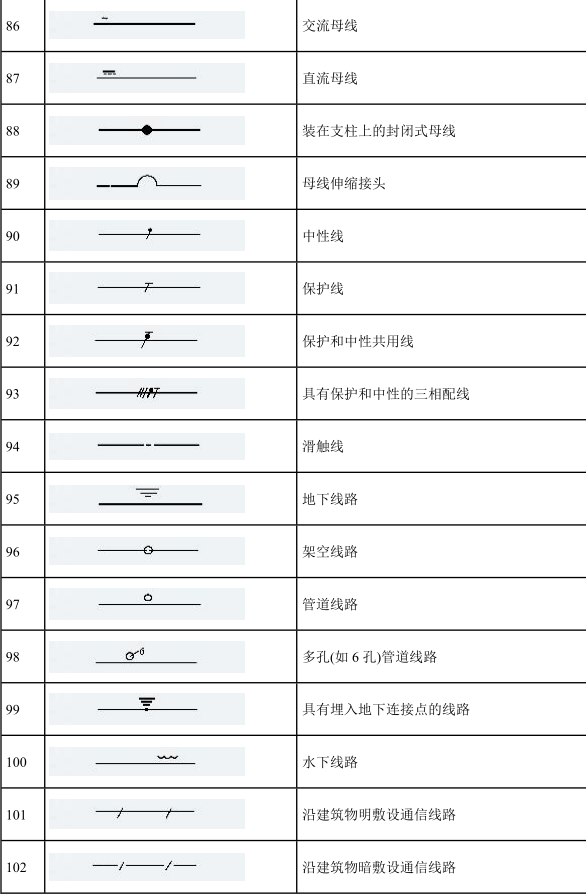

電力照明和電信布置圖形符號包括：發電廠和變電所，電信局局和機房設施，線路，配線，電什，配電箱，控制臺，控制設備，用電設備，插座，開關和照明燈照明引出線等。

二進制邏輯單元圖形符號包括：與輸入輸出和其他連接有關的限定符號，內部連接組合單元和時序單元等。

模擬單元圖的符號包括：模擬和數字信號識別用的限定符號，放大器，函數器，信號轉換器，電子開關等。

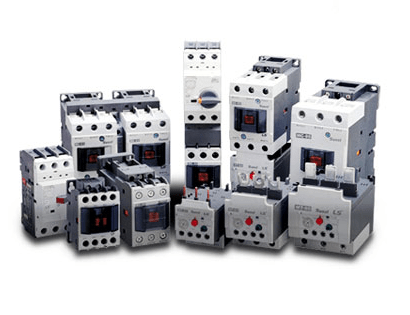

工業電氣產品

電氣符號大全

1 繼電器 KJ

2 電流繼電器 KA LJ

3 負序電流繼電器 KAN FLJ

4 零序電流繼電器 KAZ LLJ

5 電壓繼電器 KV YJ

6 正序電壓繼電器 KVP ZYJ

7 負序電壓繼電器 KVN FYJ

8 零序電壓繼電器 KVZ LYJ

9 時間繼電器 KT SJ

10 功率繼電器 KP GJ

11 差動繼電器 KD CJ

12 信號繼電器 KS XJ

13 信號沖擊繼電器 KAI XMJ

14 繼電器 KC ZJ

15 熱繼電器 KR RJ

16 阻抗繼電器 KI ZKJ

17 溫度繼電器 KTP WJ

18 瓦斯繼電器 KG WSJ

19 合閘繼電器 KCR或KON HJ

20 跳閘繼電器 KTR TJ

21 合閘繼電器 KCP HWJ

22 跳閘繼電器 KTP TWJ

23 電源監視繼電器 KVS JJ

24 壓力監視繼電器 KVP YJJ

25 電壓繼電器 KVM YZJ

26 事故信號繼電器 KCA SXJ

27 繼電保護跳閘出口繼電器 KOU BCJ

28 手動合閘繼電器 KCRM SHJ

29 手動跳閘繼電器 KTPM STJ

30 加速繼電器 KAC或KCL JSJ

31 復歸繼電器 KPE FJ

32 閉鎖繼電器 KLA或KCB BSJ

33 同期檢查繼電器 KSY TJJ

34 自動準同期裝置 ASA ZZQ

35 自動重合閘裝置 ARE ZCJ

36 自動勵磁調節裝置 AVR或AAVR ZTL

37 備用電源自動投入裝置 AATS或RSAD BZT

38 按扭 SB AN

39 合閘按扭 SBC HA

40 跳閘按扭 SBT TA

41 復歸按扭 SBre或SBR FA

42 試驗按扭 SBte YA

43 緊急停機按扭 SBes JTA

44 起動按扭 SBst QA

45 自保持按扭 SBhs BA

46 停止按扭 SBss

47 控制開關 SAC KK

48 轉換開關 SAH或SA ZK

49 測量轉換開關 SAM CK

50 同期轉換開關 SAS TK

51 自動同期轉換開關 2SASC DTK

52 手動同期轉換開關 1SASC STK

53 自同期轉換開關 SSA2 ZTK

54 自動開關 QA

55 刀開關 QK或SN DK

56 熔斷器 FU RD

57 快速熔斷器 FUhs RDS

58 閉鎖開關 SAL BK

59 信號燈 HL XD

60 光字牌 HL或HP GP

61 警鈴 HAB或HA JL

62 合閘接觸器 KMC HC

63 接觸器 KM C

64 合閘線圈 Yon或LC HQ

65 跳閘線圈 Yoff或LT TQ

66 插座 XS

67 插頭 XP

68 端子排 XT

69 測試端子 XE

70 連接片 XB LP

71 蓄電池 GB XDC

72 壓力變送器 BP YB

73 溫度變送器 BT WDB

74 電鐘 PT

75 電流表 PA

76 電壓表 PV

77 電度表 PJ

78 有功功率表 PPA

79 無功功率表 PPR

80 同期表 S

81 頻率表 PF

82 電容器 C

83 滅磁電阻 RFS或Rfd Rmc

84 分流器 RW

85 熱電阻 RT

86 電位器 RP

87 電感（電抗）線圈 L

88 電流互感器 TA CT或LH

89 電壓互感器 TV PT或YH

10KV電壓互感器 TV SYH

35KV電壓互感器 TV UYH

110KV電壓互感器 TV YYH

90 斷路器 QF DL

91 隔離開關 QS G

92 電力變壓器 TM B

93 同步發電機 GS TF

94 交流電動機 MA JD

95 直流電動機 MD ZD

96 電壓互感器二次回路小母線

97 同期電壓小母線（待并） WST或WVB TQMa,TQMb

98 同期電壓小母線（運行） WOS`或WVBn TQM`a,TQM`b

99 準同期合閘小母線 1WSC,2WSC,3WSC，1WPO,2WPO,3WPO 1THM,2THM,3THM

100 控制電源小母線 +WC,-WC +KM,-KM

101 信號電源小母線 +WS,-WS +XM,-XM

102 合閘電源小母線 +WON,-WON +HM,-HM

103 事故信號小母線 WFA SYM

104 零序電壓小母線 WVBz

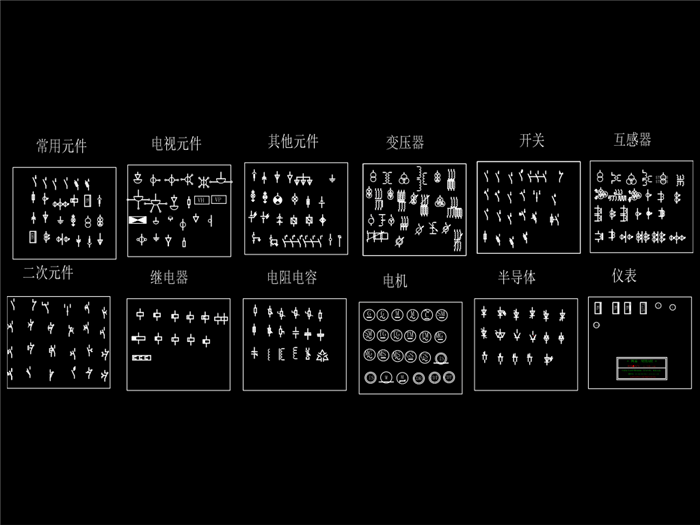

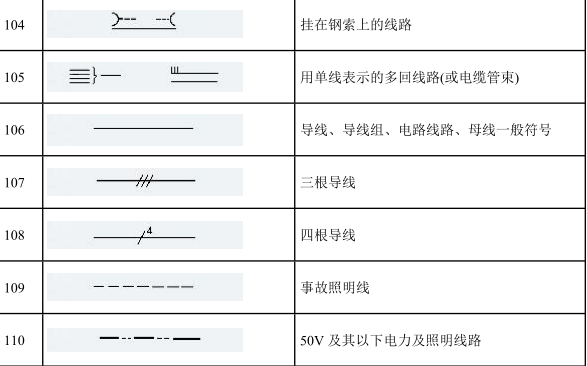

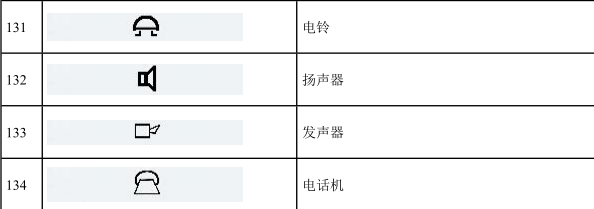

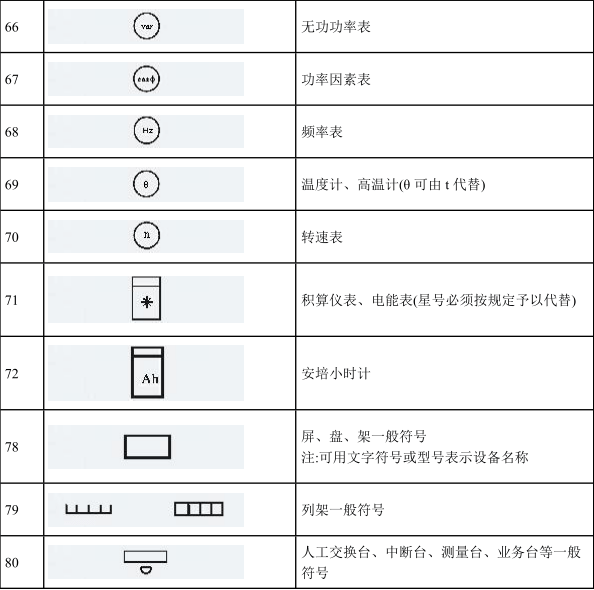

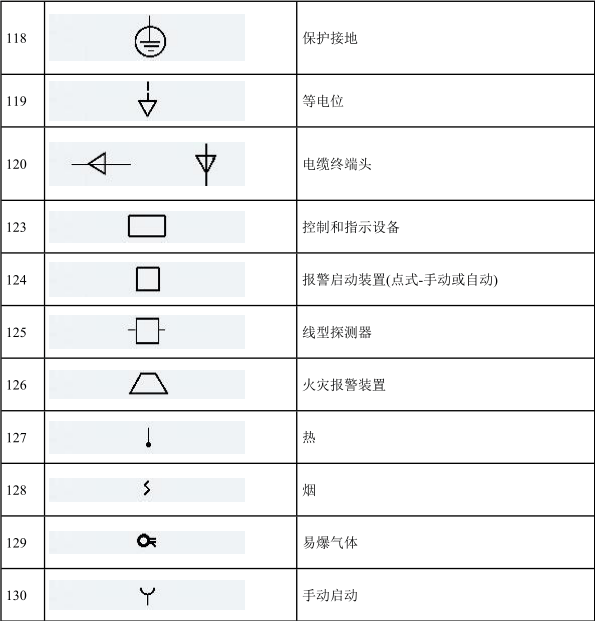

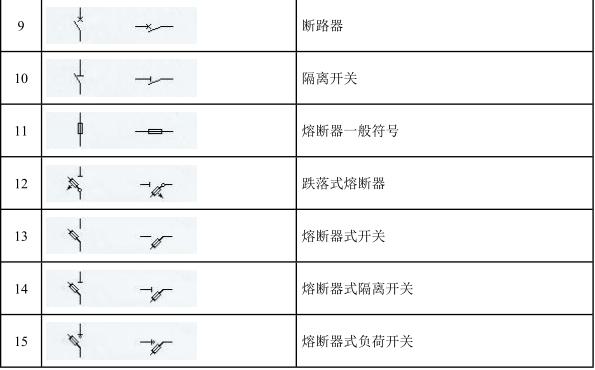

電氣圖形符號大全

學習電氣不免就需要我們進行各種電氣圖紙的識別，有人說電氣圖紙很難識別，各種符號真的傻傻分不清，如果你連最基礎的電氣符號，都不能夠識別清楚，又怎么能夠期望自己可以看懂電氣圖呢？所以第一步要做的就是了解熟悉，各種電氣符號，這里就和大家分享堪稱電氣百科全書的電氣符號大全，希望可以幫助大家的電氣識圖哦。
